PCV=Pressure Control Valve压力调节阀也就是压力释放阀

　　一、安装位置及作用：

　　PCV阀一般安装在锅炉过热器联箱出口蒸汽管道上，作用跟对空排气是一样（一般安装在过热器出口对空排气门前，因为它的动作压力要比对空排气动作压力低）。主要是主蒸汽压力高时根据你整定的压力来自动开启，但它作用直接；过热蒸汽直排大气，无需减温，方式简单。

　　主要作用是减少安全阀的动作次数，压力高，PCV阀先打开卸压，整定压力比安全阀稍低一些，如果卸压不及时，安全阀在动作，如果压力下来了，安全阀就不动作了。PCV阀全开过程仅需零点几秒，动作快速，可保证锅炉安全门不动作，特别是为同时进行的快开汽机旁路、降低燃烧强度、维持汽包水位等一系列复杂控制赢得了宝贵的缓冲时间。虽然PCV阀在动作过程中损失了部分工质（是这种方式的一个缺点，）但PCV阀等效开启时间中过热蒸汽排放损失远低于重新点炉的耗费。PCV阀除了按设定压力动作以外,还可由运行人员进行远方操作,人工使其开启或回座.操作的灵活性要好得多.

　　二、结构及工作原理：

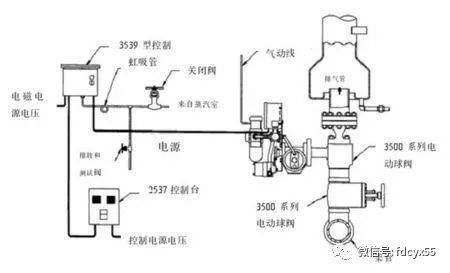

　　（PCV阀）由驱动部、先导阀和主阀组成。

　　驱动部是由线圈等组成的电磁铁，汽压达到设定值或操作人员给指令时电源接通，电磁铁上端或下端吸合杆杠，使杆杠的作用端向下（开启）或向上（关闭）先导阀在杆杠的作用下，阀瓣克服弹簧阻力向下移动，阀体内的通道打通，蒸汽从主蒸汽管被引入主阀，此过程是开启的动作，反之是关闭过程。

　　主阀主要组成部件有阀瓣、阀座、弹簧和连通大气的导汽管等。阀座结构类似汽缸，阀瓣结构类似活塞。阀瓣上端面面积大，与先导阀的来汽管连通；阀瓣的下端面积小，与主汽管连同。正常时，阀瓣在主汽的压力和弹簧的作用下处于上方位置，阀瓣将主汽管与连通大气的导汽管隔绝，泄放阀处于关闭状态。当先导阀来汽进入阀瓣上方腔室时，虽然来汽压力低于主汽管的汽压，但是阀瓣上方的面积大，作用力大，所以阀瓣克服了弹簧阻力和主汽管的蒸汽压力，向下移动，此时主汽管与连通大气的导汽管接通，主汽管的蒸汽排至大气。如果先导阀来汽中断，阀瓣上方腔室内的汽压降低，阀瓣在主蒸汽的压力和弹簧力的作用下向上移动，主汽管与连通大气的导汽管被隔绝，则泄放阀关闭。
